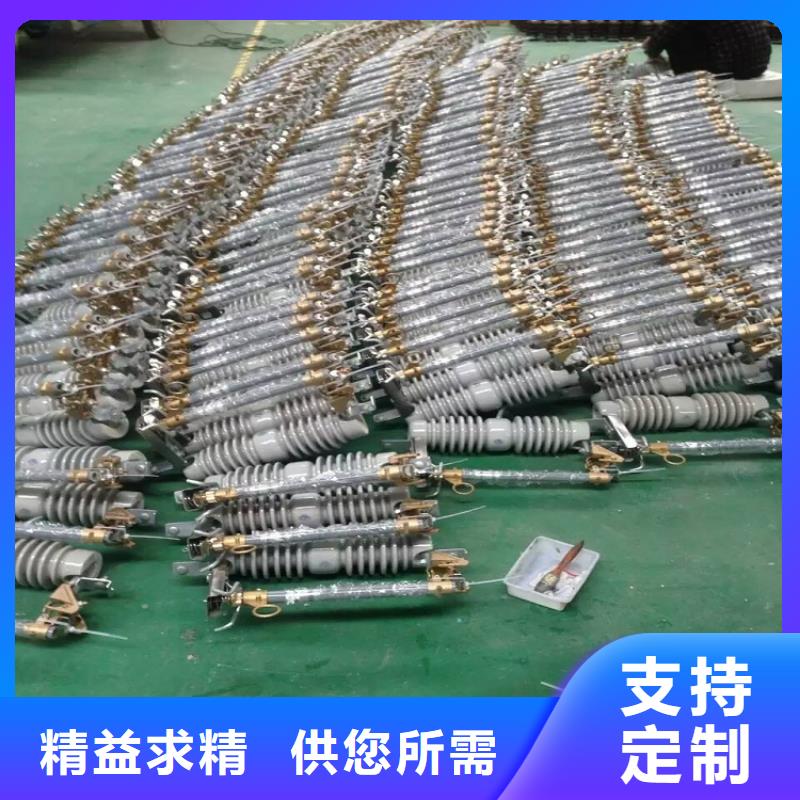

【跌落式熔断器】RW12-10/100A

【跌落式熔断器】RW12-10/100A
瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。 跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端丝管由层的消弧管和外层的环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。 　　当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去拉力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。 　　当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。跌落原理：熔断器靠安装板固定在安装架上，熔断器在运行时串联在电力线路中，正常工作时，熔丝尾线使熔丝管和动触头间的活动关节紧锁，熔丝管能在静触头的压力下处于台闸位置。

【跌落式熔断器】RW12-10/100A

【跌落式熔断器】RW12-10/100A
(4)操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。 跌落式熔断器的运行维护管理(1)为使熔断器能更可靠、的运行，除按规程要求严格地选择正规厂家生产的合格产品及配件(包括熔件等)外，在运行维护管理中应特别注意以下事项：①熔断器具额定电流与熔体及负荷电流值是否匹配合适，若配合不当必须进行调整。 　　合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。②熔断器的每次操作须仔细认真，不可粗心大意，特别是合闸操作，必须使动、静触头接触良好。③熔管内必须使用标准熔体，禁止用铜丝铝丝代替熔体，更不准用铜丝、铝丝及铁丝将触头绑扎住使用。 　　④对新安装或更换的熔断器，要严格验收工序，必须满足规程质量要求，熔管安装角度达到25°左右的倾下角。⑤熔体熔断后应更换新的同规格熔体，不可将熔断后的熔体联结起来再装入熔管继续使用。⑥应定期对熔断器进行巡视，每月不少于一次夜间巡视，查看有无放电火花和接触不良现象，有放电，会伴有嘶嘶的响声，要尽早安排处理。 　　(2)在春检停电检修时应对熔断器做如下内容的检查：①静、动触头接触是否吻合，紧密完好，有否烧伤痕迹。②熔断器转动部位是否灵活，有否锈蚀、转动不灵等异常，零部件是否损坏、弹簧有否锈蚀。③熔体本身有否受到损伤，经长期通电后有无发热伸长过多变得松弛无力。 　④熔管经多次动作管内产气用消弧管是否烧伤及日晒雨淋后是否损伤变形、长度是否缩短。⑤清扫绝缘子并检查有无损伤、裂纹或放电痕迹，拆开上、下引线后，用2500V摇表测试绝缘电阻应大于300MΩ。⑥检查熔断器上下连接引线有无松动、放电、过热现象。

<巢湖>羿振电力设备有限公司

---
